ORB-SLAM3中的ORB提取

作者丨卢涛@知乎

来源丨https://zhuanlan.zhihu.com/p/355441452

编辑丨3D视觉工坊

非完整版注释: https://github.com/smilefacehh/ORB-SLAM3-Note

本文介绍ORB相关的一些概念,FAST特征点、BRIEF描述子、ORB如何改进得到旋转不变性,然后从工程实践上介绍金字塔图像每层特征分配数量如何计算、四叉树如何精简特征点。如果有理解上的错误,请您指正。

FAST特征点

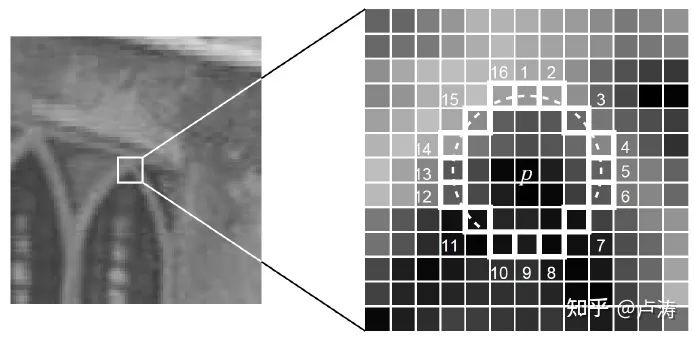

FAST特征点,半径3,16个像素

提取流程:

1.以P为中心,选取半径为3的圆,共16个像素

2.判断1、9位置与P灰度差值(同正负)是否均超过阈值,如果没有,则不是角点

3.再判断1、9、5、13位置与P灰度差值(同正负)是否至少三个超过阈值,如果没有,则不是角点

4.设定阈值,如果超过连续9(或者12)个像素与P的灰度差值(分正负的)大于阈值,则认为P为角点

5.非极大值抑制。这一步是在提取了所有角点之后执行的,前面4步提取的角点会堆积,相邻的两个角点,删除灰度差值和(16个点与P的灰度差的和)更小的角点。

几种特征点的效率对比(来自网络)

特征点SIFTSURFORBFAST
单帧耗时(ms)244197112.8

ORB-SLAM给出的时间统计,ORB提取单帧耗时11ms,基本能达到30fps。

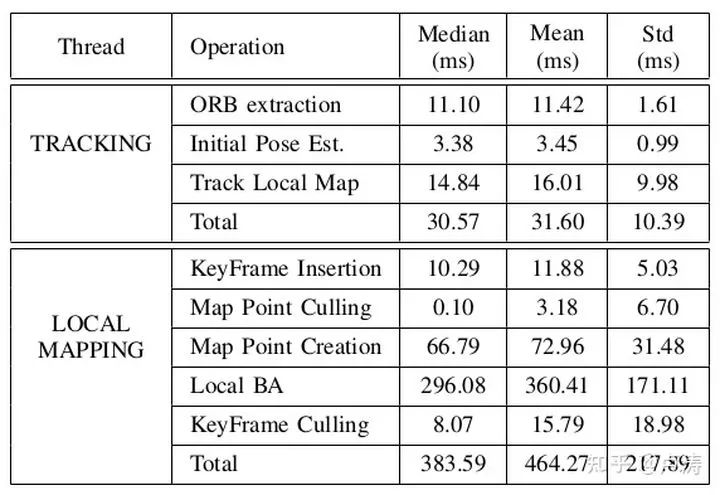

ORB-SLAM耗时统计

BRIEF描述子

在特征点邻域随机选择(高斯分布)256对点坐标,比较点1与点2大小,小于取1,大于取0,构成256位二进制,即为描述子。通常用uchar*存储二进制描述子,16个字节,8位。

ORB(Oriented FAST and Rotated BRIEF)

这里给FAST、BRIEF都加上旋转不变性。解释一下旋转不变性,如果没有,那么图像旋转一下,同一个位置可能不是FAST点了,计算的BRIEF跟原来的也不一样了。

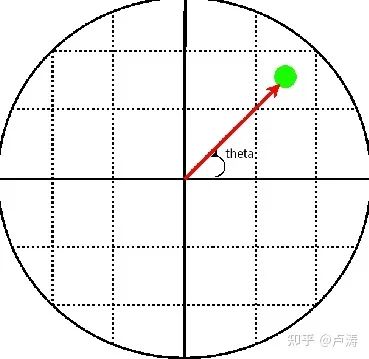

FAST特征点,蓝色为灰度质心,theta为角度

在特征点周围取半径15的圆形邻域,计算灰度质心,点到质心的连线与水平方向夹角记为该特征点的方向,存angle属性。灰度质心计算公式:

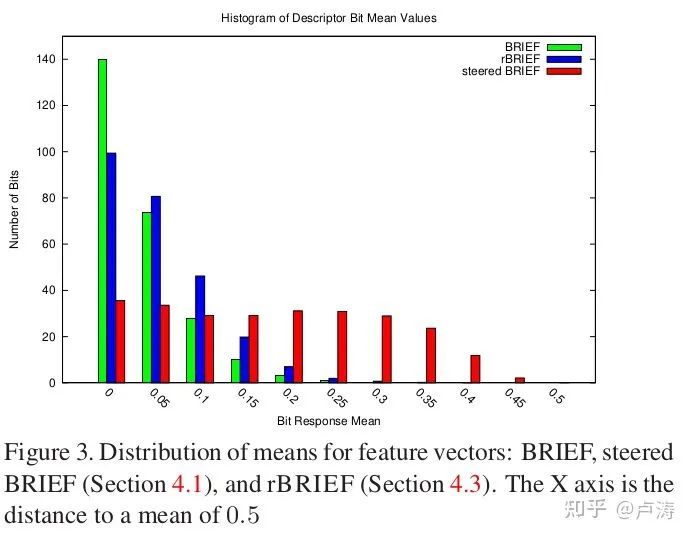

FAST特征点有了方向,BRIEF的方向就好办了,256对点的参考坐标系是水平向右x,竖直向上y,把这个参考系旋转一下,x正向与上面红色箭头对齐。然后计算BRIEF描述子(steered BRIEF)就可以了。这样即便图像旋转了,BRIEF算出来还是一样的。但是steered BRIEF改变了一些性质,orb作者给出了下面这幅图。

先说说横纵坐标的含义。对100k个描述子按位(256位)相加计算均值,得到256个均值,记做变量x = {0.5, 0.5, 0.1, 0, 1, ...},再与0.5相减得到变量x' = |x - 0.5| = {0, 0, 0.4, 0.5, 0.5, ...},那么横坐标就是这里的x',纵坐标就是对应计数。再看直方图,BRIEF的横坐标集中在0处,也就是变量x集中在0.5处。意思就是对于描述子上的每一位的平均值大多数都非常接近0.5,也有平均值为0或者1的,只不过非常少,这些值就构成了一个高斯分布。直方图等价于对折之后的高斯分布,留一半。方差一目了然,BRIEF方差最大,而steered BRIEF所有描述子在各个位上的平均的分布则比较平均。至于为什么方差小,区分能力比较差,没太明白,有兴趣可以看看论文。

那么作者提出了rotated BRIEF,用大量的数据,选择出效果最好的256个点对位置,以后每次计算描述子都使用这256个坐标。

备注SIFT(来自网络):

1.高斯金字塔,尺度

2.相邻高斯金字塔减法,得到高斯差分图像,边缘特征显现

3.在高斯差分图像上检测特征点,像素点比周围8个,相邻高斯差分图像上9*2=18个像素点灰度值都大或都小,认为是特征点

4.像素梯度直方图,计算主方向

5.描述子,尺度*方向

每层特征点数量分配

接下来是实际提取特征点的操作。首先计算图像金字塔,假设我们总共需要提取N个特征点,每层金字塔分配多少呢。很简单,根据图像面积比例分配,ORB-SLAM3实际是按图像边长比例来分配。第0层图像面积设为1,第1层根据尺度比例(逆尺度,0<s<1)面积为  ,以此类推,可以计算每层金字塔图像面积所占比例。

第  层应该分配的特征点数量为

四叉树精简特征点

简要说明一下特征点提取流程:

1.划分图像金字塔

2.对每层金字塔图像,划分网格,在网格中提取FAST特征点

3.利用四叉树对每层特征点精简,选择最优的若干个特征点,数量不得超过每层分配数额

四叉树精简的步骤可以参考:https://zhuanlan.zhihu.com/p/61738607

原理很简单,递归对图像一分为四进行划分,直到子空间数量超过配额,每个子空间都落入了若干个特征点,对每个子空间取一个最好的,加起来就够数了。四叉树划分,将扎堆的特征点用一个点代替(非极大值抑制),同时又保证空间上所有位置都有特征点(均匀分布),最终达到精简特征点的目的。

几点经验总结

1.计算图像金字塔的时候,先扩展图像边界,镜像对称扩展,然后双线性插值缩放图像,目的是边界上的点也可以正常插值,最后取中间的原始部分为最终需要的金字塔图像

2.计算BRIEF描述子之前,先对图像进行高斯模糊,平滑噪声

3.特征点与 灰度质心连线,同x轴正向夹角范围  ,保存在keypoint->angle属性中

4.对于尺度s,焦距f这种频繁做除法的量,计算一次倒数,1/s,1/f保存起来,做乘法

参考

1.小葡萄:[ORB-SLAM2] ORB-SLAM中的ORB特征(提取)

2.FAST特征点检测 - ☆Ronny丶 - 博客园

3.Zhang Bin:传统计算机视觉中图像特征匹配方法的原理介绍(SIFT 和 ORB)

4.lowkeyway:(四十二)特征点检测-ORB

5.ORB-SLAM(一)简介 - 路游侠 - 博客园

6.特征点匹配--ORB算法介绍 - 程序园
